项目介绍：

该公司电子产品(精密)锻造工艺升级更新，需新建造400平方米洁净度为100级洁净车间，且根据产品市场情况考虑是否需要再增加净化面积至800平方米。方案设计需一次完成，施工只需完成400平方米面积。基于净化工程的特殊性，及该项目改造的局限，本次洁净系统设计与实施围绕以下几点着手

                                             电子光学车间（一）

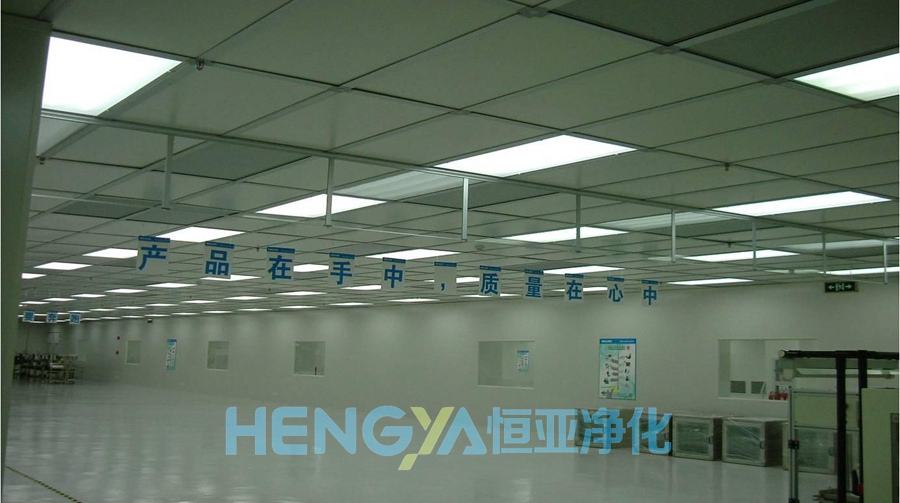

芜湖北极光电子科技生产净化车间改造现场实景图一

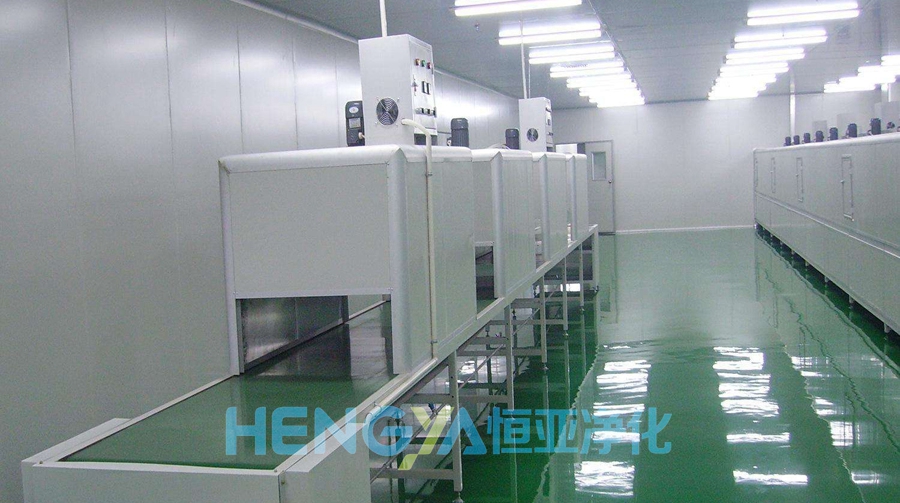

芜湖北极光电子科技生产净化车间改造现场

该项目的基础设施改造：

生产工艺的更新升级，部分车间将由此次改造建设成洁净车间。此部分虽然位于单层厂房处，但其上部约有4.5米的空间可用作管道层，下部也可改造成有1.5米深的回风层。洁净室布置厂房中心部，四周无外墙。结合工艺和改造工程的需要，周围布置了产品仓库，走道，机房等。这样的建筑平面设计最大程度也满足了洁净室的要求。洁净厂房内部的装饰材料分别是：吊顶为金属板，墙面为洁净室专用墙板，地面为洁净室专用回风地板。照明等内部设施充分考虑了洁净车间的特殊需要，均为不易起尘材料。人员进口处设风淋室，物料传输设传递窗。

该项目净化系统改造内容：

风系统：新风经洗净，初过滤，中过滤与回风混合后进人空凋器，空凋器按洁净车间的热、湿负荷需求处理约20%的循环风量，空调器出风与经循环风机箱的回风再次混合至出风温度，回风经洁净室专用回风地板，通过1.5米深的回风层，回至空调器/循环风机箱。

水系统：由新设的二次泵将二次冷水在空调器、冷水槽之间循环。

加湿系统：采用蒸汽作为加湿源。

该项目洁净室设计参数：

洁净室洁净度：100级

洁净室温度：25℃;湿度50%

气流组织：上送下回

换气次数：50次/h

室内正压值：5mmH2O

空调负荷计算：经计算洁净车间的空调负荷如设计稿所示
